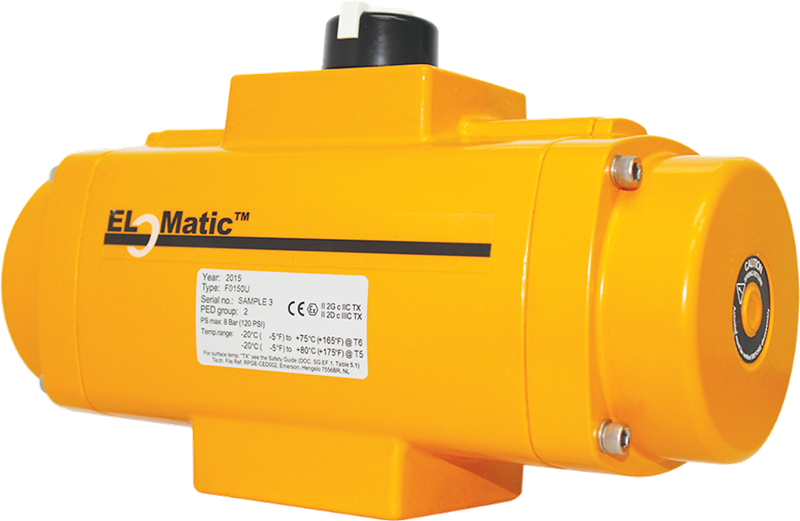

Actionneurs pneumatiques à pignon et crémaillère EL-O-MATIC - Type FS - taille 4000 - simple effet
Référence :
PE4000
Code :
| Commande | |
| Couple de manœuvre fermeture par ressort | |
| Couple de manœuvre ouverture de pression à 6 bar | |
| Etanchéité | |
| Etoile de sortie | |
| Matière du corps | |
| Plan de pose | |
| PN | |
| T° de service du fluide |
Actionneurs pneumatiques à pignon et crémaillère EL-O-MATIC Série F
- Type : FS
- Taille : 4000
- Angle de rotation : 90°, réglable -3° à +10° et +80° à +93°
- Simple effet
- Couple de manoeuvre ouverture par pression à 6 bar : 3047 / 1961 Nm
- Couple de manoeuvre fermeture par ressort : 2363 / 1494 Nm
- Ensemble de ressort : 50
- Sens de rotation : CW Ressort en position fermée/à rotation horaire
- Matériau de pignon : Aluminium de qualité supérieure, anodisation dure
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Interface de montage supérieur pour positionneur ou boîtier de fin de course selon NAMUR VDI/VDE 3845 : 30 x 130mm hauteur d'axe 30mm
- Interface de la vanne selon ISO 5211 : F25
- Entraînement par carré à 45° de 55mm x 55mm
- Plage de température : Standard : -20 °C à +80 °C
- Pression de service de 3 à 8 bar
- ATEX II 2 GD, SIL3
- FS4000-NM50CWALTN-Q55SKA-00XX
- Type : FS
- Taille : 4000
- Angle de rotation : 90°, réglable -3° à +10° et +80° à +93°
- Simple effet
- Couple de manoeuvre ouverture par pression à 6 bar : 3047 / 1961 Nm
- Couple de manoeuvre fermeture par ressort : 2363 / 1494 Nm
- Ensemble de ressort : 50
- Sens de rotation : CW Ressort en position fermée/à rotation horaire
- Matériau de pignon : Aluminium de qualité supérieure, anodisation dure
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Interface de montage supérieur pour positionneur ou boîtier de fin de course selon NAMUR VDI/VDE 3845 : 30 x 130mm hauteur d'axe 30mm
- Interface de la vanne selon ISO 5211 : F25
- Entraînement par carré à 45° de 55mm x 55mm
- Plage de température : Standard : -20 °C à +80 °C
- Pression de service de 3 à 8 bar
- ATEX II 2 GD, SIL3
- FS4000-NM50CWALTN-Q55SKA-00XX
| Code Intrastat |
|
| Commande | |
| Couple de manœuvre fermeture par ressort | |
| Couple de manœuvre ouverture de pression à 6 bar | |
| Eclass |
|
| Etanchéité | |
| Etoile de sortie | |
| Matière du corps | |
| Pays d'origine |
|
| Plan de pose | |
| PN | |
| Poids brut (kg) |
|
| T° de service du fluide | |
| UNSPSC Code |
|
