Vannes à papillon

Fonctionnement et principes techniques

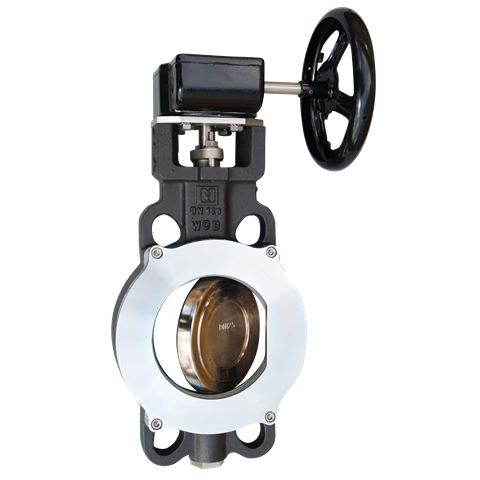

Le disque central pivote autour d’un axe pour ouvrir ou fermer l’écoulement, et 90° suffisent pour une ouverture complète. Selon le modèle, on peut choisir entre des vannes classiques, double excentrique ou triple excentrique pour une performance et une étanchéité accrues. Cette conception permet une installation rapide et un encombrement minimal, même pour les grands diamètres.

Avantages et limites

Les vannes à papillon sont particulièrement adaptées aux conduites de grand diamètre, leur installation est rapide et économique, et elles peuvent être automatisées pour plus de confort. Leur légèreté et leur simplicité réduisent également les coûts de maintenance. En revanche, le disque reste dans le flux même en position ouverte, ce qui entraîne une légère perte de charge, et elles sont moins adaptées pour un contrôle très précis du débit.

Applications typiques

Elles sont utilisées dans les réseaux d’eau potable et industrielle, le HVAC (chauffage, ventilation, climatisation), le traitement des eaux usées et dans de nombreux process industriels nécessitant des vannes robustes et économiques.

Matériaux et construction

Le corps est en acier, fonte, inox ou PVC selon l’application. Le disque est en acier inoxydable ou revêtu pour les fluides agressifs, et les joints sont en EPDM, NBR ou PTFE pour garantir l’étanchéité.

Conseils d’entretien

Nous vous recommandons de vérifier régulièrement le jeu et l’usure du disque et des joints, de lubrifier les axes pour assurer une rotation fluide, et de nettoyer les dépôts éventuels afin de maintenir l’efficacité de la vanne.

Pourquoi choisir Mecafluid ?

Nous mettons notre expertise à votre disposition pour les réseaux à grand débit et proposons un large choix de matériaux et de types de vannes adaptés à vos besoins. Nous assurons la fiabilité et la durabilité de nos produits, même dans des conditions industrielles exigeantes, et nous vous accompagnons pour garantir le meilleur rendement de vos installations.
