Raccords, tubes, tuyaux, profilés

Tubes et Tuyaux

Types et Matériaux

Les tubes et tuyaux utilisés dans l’industrie sont fabriqués dans différents matériaux, en fonction des caractéristiques des fluides à transporter, des températures et pressions de fonctionnement, et des normes de sécurité requises. Les matériaux courants incluent :

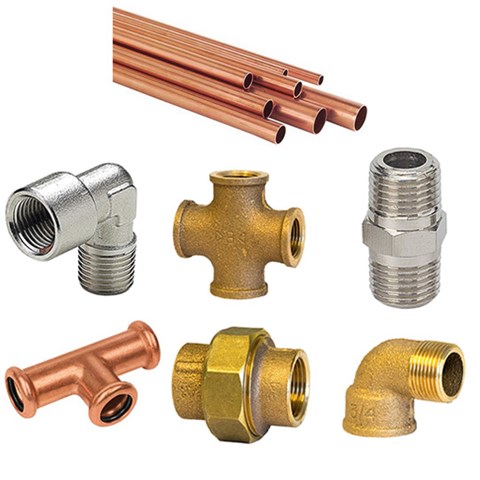

- Le cuivre, le laiton et le bronze : bons conducteurs de chaleur, ils sont surtout utilisés pour les installations de chauffage, de climatisation et de plomberie.

- L’acier : Les raccords et tubes en acier sont particulièrement recommandés dans des contextes où la résistance, la durabilité et la capacité à supporter des conditions extrêmes sont primordiales.

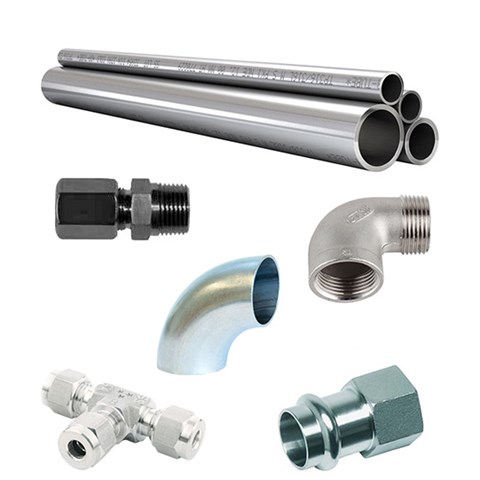

- Acier inoxydable : résistant à la corrosion, souvent utilisé pour des applications alimentaires, pharmaceutiques et chimiques.

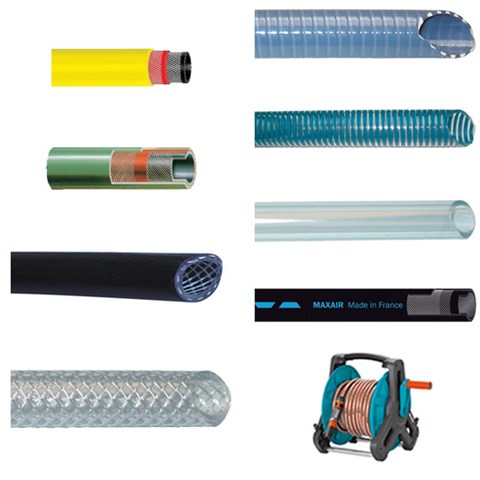

- Matières synthétiques : nos tuyaux en PVC, PEHD, polyuréthane, polyamide et d'autres matériaux synthétiques sont adaptés aux environnements exigeants. Conçus pour résister aux produits chimiques, aux hautes pressions et aux températures variées, ces tuyaux sont idéaux pour les secteurs de l'agroalimentaire, chimique, et du transport de fluides industriels.

Raccords

Types et Applications

Les raccords permettent d'assembler les tubes et tuyaux en créant des connexions étanches et sûres, ainsi que des coudes, des réductions ou des unions entre les différents segments. Voici quelques types de raccords couramment utilisés :

- Raccords filetés : souvent en acier ou en laiton, ils sont faciles à monter et démonter et sont courants dans les installations de plomberie domestique et industrielle.

- Raccords à brides : utilisés pour des applications nécessitant un démontage régulier, comme les systèmes de pipelines dans les installations chimiques ou pétrolières.

- Raccords soudés : assurent une étanchéité et une résistance mécanique accrues, indispensables pour les hautes pressions et les environnements exigeants.

- Raccords à compression : utilisés dans les installations hydrauliques, ils garantissent une excellente étanchéité sans besoin de soudure.

- Raccords bicônes : conçus pour créer une connexion étanche sans besoin de soudure, grâce à un système de compression à double cône qui maintient fermement le tuyau en place. Cette solution est particulièrement prisée dans les installations où l’étanchéité et la résistance à la pression sont essentielles, comme pour le transport de gaz ou de fluides sous haute pression.

- Raccords pressfitting : utilisés dans les installations de plomberie et de chauffage, ils permettant de relier des tuyaux métalliques ou en matériaux composites sans soudure ni filetage. Leur montage s'effectue par un outil de sertissage qui comprime le raccord sur le tuyau, créant une jointure étanche et durable.

- Raccords à bague de compression : utilisés pour joindre des tubes en créant une étanchéité mécanique, ils se composent d'une bague en métal ou en plastique qui se comprime autour du tube lorsque le raccord est serré, assurant ainsi une connexion étanche sans soudure.

- Raccords Cam-lock : utilisés pour relier des tuyaux et des conduites sans outils, ils sont composés d’une pièce femelle avec des cames et d’une pièce mâle, ils s'enclenchent en quelques secondes en abaissant les leviers, ce qui verrouille la connexion de manière étanche.

- Raccords rapides : ils permettent d'assembler ou de désassembler rapidement des tuyaux et des conduites sans nécessiter d'outils. Grâce à un système de verrouillage composé de clips, ces raccords assurent une connexion étanche et sécurisée en quelques secondes

- Raccords cannelés : utilisés pour relier des tuyaux, généralement en plastique, en créant une connexion étanche grâce à des cannelures ou des rainures présentes sur l’intérieur du raccord. Ces cannelures permettent de maintenir fermement le tuyau en place sans nécessiter de colles ou de soudures, tout en garantissant une bonne résistance aux pressions internes. Ils sont couramment utilisés pour les installations d'irrigation, les systèmes de drainage, ainsi que dans certaines applications industrielles où les tuyaux sont soumis à des conditions modérées.

- Raccords express : permettant de réaliser des assemblages de tuyaux sans outils, grâce à un mécanisme de verrouillage simple. Ils offrent l'avantage d'une installation rapide et d'une maintenance facile, souvent utilisés dans des installations où la rapidité d’intervention est primordiale.

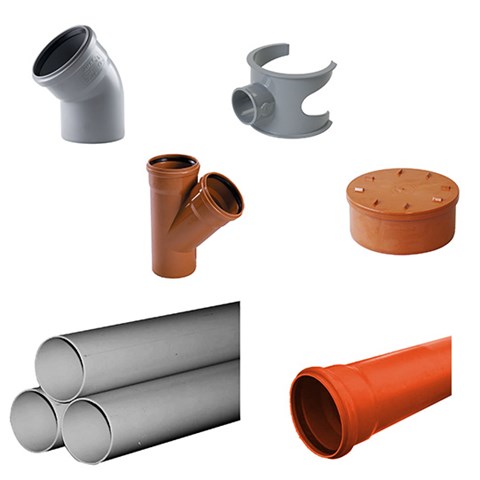

- Raccords à coller : utilisent une colle spéciale pour assembler deux tuyaux en plastique, créant ainsi une connexion étanche et durable. Ces raccords sont principalement utilisés pour les tuyaux en PVC, CPVC, ou autres matériaux plastiques dans des systèmes de plomberie, d'irrigation ou de drainage. Le processus de collage assure une étanchéité sans fuite, mais nécessite un certain temps de séchage pour garantir la solidité de la liaison.

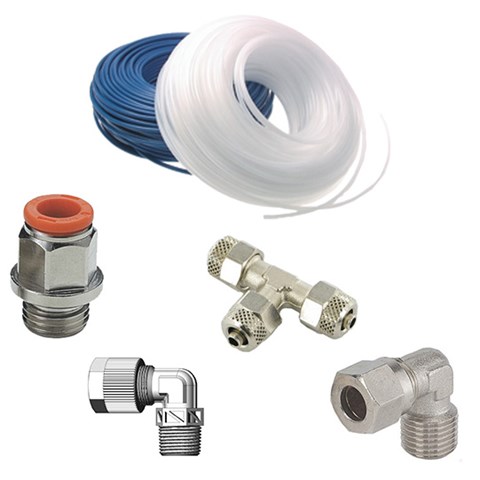

- Raccords push-in : permettent de relier des tuyaux de manière simple et rapide, sans outils ni serrage. Il suffit d'insérer le tuyau dans le raccord, et un mécanisme interne de verrouillage maintient le tuyau en place.

- Raccords push-on : utilisés pour assembler des tuyaux sans nécessiter de vissage ou d'outils. Il suffit d'enfiler le tuyau dans le raccord, qui se fixe automatiquement grâce à une conception intérieure de maintien. Ces raccords sont fréquemment utilisés dans les applications où un montage rapide est nécessaire, comme les systèmes d'air comprimé, d'eau ou d'irrigation.

Applications Industrielles

Les raccords, tubes et tuyaux sont utilisés dans presque tous les secteurs industriels :

- Industrie chimique et pétrochimique : le transport de produits chimiques corrosifs ou de gaz implique l’utilisation de matériaux résistants aux réactions chimiques et aux températures extrêmes.

- Industrie alimentaire et pharmaceutique : ces industries requièrent des matériaux de haute pureté, souvent de l’inox, pour éviter la contamination des produits.

- Traitement de l’eau et environnement : le transport d'eaux usées, de produits chimiques de traitement et de fluides de nettoyage nécessite des matériaux résistants à la corrosion et aux produits chimiques.

- Bâtiment et construction : les systèmes de chauffage, ventilation, plomberie et climatisation (CVC) emploient une grande variété de raccords et tuyaux, souvent en cuivre, en PVC et en acier galvanisé.

- Industrie automobile et aéronautique : les systèmes hydrauliques et pneumatiques dans les véhicules nécessitent des tuyaux et raccords fiables pour éviter toute fuite sous haute pression.

Normes et Réglementations

Pour garantir la sécurité et l'efficacité, les raccords, tubes et tuyaux doivent souvent respecter des normes industrielles spécifiques. En Europe, par exemple, les standards ISO et les réglementations CE fixent des critères stricts pour les matériaux, la résistance à la pression, et l’étanchéité. Aux États-Unis, les normes ANSI, ASTM, et API sont également très répandues, notamment dans l’industrie pétrolière et gazière.

Avancées Technologiques

L'innovation dans les matériaux (ex. : thermoplastiques haute performance) et les techniques de fabrication (ex. : extrusion avancée, impression 3D) a permis de développer des solutions plus résistantes, plus légères et parfois plus écologiques. Les systèmes de surveillance en temps réel intégrés dans certains pipelines permettent aussi de détecter les fuites ou variations de pression, améliorant ainsi la sécurité et la maintenance proactive.

Maintenance et Durabilité

Les raccords et tuyaux doivent être régulièrement inspectés pour prévenir les risques de fuites ou de rupture, surtout dans les industries où la sécurité est cruciale. Des solutions comme les tuyaux en matériaux composites et les revêtements anticorrosion prolongent leur durée de vie.

En somme, les raccords, tubes et tuyaux sont des éléments essentiels et multifonctionnels dans l’industrie, où leur choix et leur qualité influencent directement l’efficacité, la sécurité et la durabilité des systèmes fluidiques industriels.
