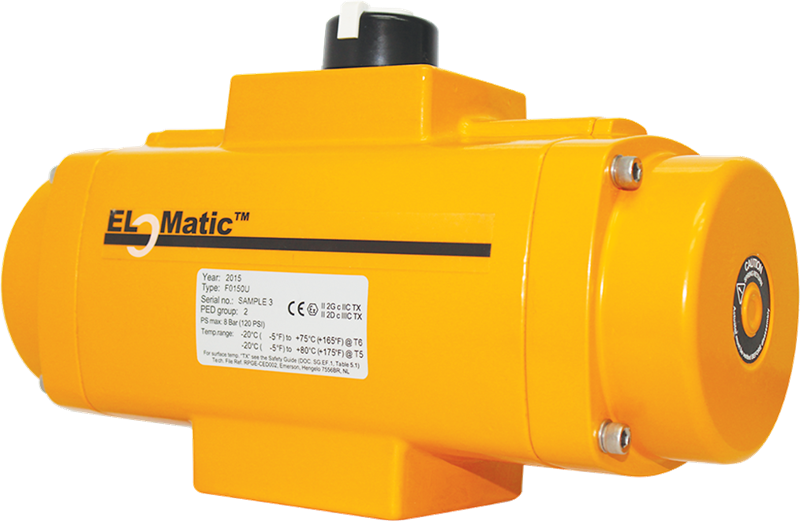

Actionneurs pneumatiques à pignon et crémaillère EL-O-MATIC - Type FS - taille 0012 - simple effet
Référence :
PE0012
Code :
| Commande | |
| Couple de manœuvre fermeture par ressort | |
| Couple de manœuvre ouverture de pression à 6 bar | |
| Etanchéité | |
| Etoile de sortie | |
| Matière du corps | |
| Plan de pose | |
| PN | |
| T° de service du fluide |
Actionneurs pneumatiques à pignon et crémaillère EL-O-MATIC Série F
- Type : FS
- Taille : 0012
- Angle de rotation : 90°, réglable -5° à +10° et +80° à +95°
- Simple effet
- Couple de manoeuvre ouverture par pression à 6 bar : 10 / 7 Nm
- Couple de manoeuvre fermeture par ressort : 7 / 5 Nm
- Ensemble de ressort : 20
- Sens de rotation : CW Ressort en position fermée/à rotation horaire
- Matériau de pignon : Aluminium de qualité supérieure, anodisation dure
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Interface de montage supérieur pour positionneur ou boîtier de fin de course selon NAMUR VDI/VDE 3845 : 31 x 41mm hauteur d'axe 20mm
- Interface de la vanne selon ISO 5211 : F04
- Entraînement par carré à 45° de 9mm x 9mm
- Plage de température : Standard : -20 °C à +80 °C
- Pression de service de 3 à 8 bar
- ATEX II 2 GD, SIL3
- FS0012-NM20CWALTN-L09SKA-00XX
- Type : FS
- Taille : 0012
- Angle de rotation : 90°, réglable -5° à +10° et +80° à +95°
- Simple effet
- Couple de manoeuvre ouverture par pression à 6 bar : 10 / 7 Nm
- Couple de manoeuvre fermeture par ressort : 7 / 5 Nm
- Ensemble de ressort : 20
- Sens de rotation : CW Ressort en position fermée/à rotation horaire
- Matériau de pignon : Aluminium de qualité supérieure, anodisation dure
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Interface de montage supérieur pour positionneur ou boîtier de fin de course selon NAMUR VDI/VDE 3845 : 31 x 41mm hauteur d'axe 20mm
- Interface de la vanne selon ISO 5211 : F04
- Entraînement par carré à 45° de 9mm x 9mm
- Plage de température : Standard : -20 °C à +80 °C
- Pression de service de 3 à 8 bar
- ATEX II 2 GD, SIL3
- FS0012-NM20CWALTN-L09SKA-00XX
