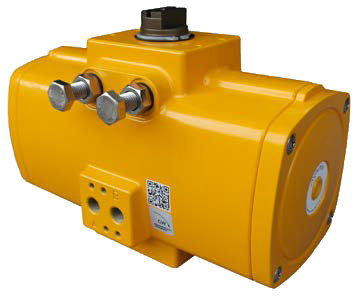

Actionneurs pneumatiques à pignon et crémaillère EL-O-MATIC - Type FD - taille 0150 - double effet
Référence :
PD0150
Code :
| Commande | |
| Couple de manœuvre fermeture par ressort | |
| Couple de manœuvre ouverture de pression à 6 bar | |
| Etanchéité | |
| Etoile de sortie | |
| Matière du corps | |
| Plan de pose | |
| PN | |
| T° de service du fluide |
Actionneurs pneumatiques à pignon et crémaillère EL-O-MATIC Série F
- Type : FD
- Taille : 0150
- Angle de rotation : 90°, réglable -5° à +10° et +80° à +95°
- Double effet
- Couple de manoeuvre par pression à 6 bar : 183 Nm
- Sens de rotation : CW à rotation horaire
- Matériau de pignon : Aluminium de qualité supérieure, anodisation dure
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Interface de montage supérieur pour positionneur ou boîtier de fin de course selon NAMUR VDI/VDE 3845 : 30 x 80mm hauteur d'axe 20mm
- Interface de la vanne selon ISO 5211 : F07-F10
- Entraînement par carré à 45° de 17mm x 17mm
- Plage de température : Standard : -20 °C à +80 °C
- Pression de service de 3 à 8 bar
- ATEX II 2 GD, SIL3
- FD0150-NM00CWALTN-L19SKA-00XX
- Type : FD
- Taille : 0150
- Angle de rotation : 90°, réglable -5° à +10° et +80° à +95°
- Double effet
- Couple de manoeuvre par pression à 6 bar : 183 Nm
- Sens de rotation : CW à rotation horaire
- Matériau de pignon : Aluminium de qualité supérieure, anodisation dure
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Interface de montage supérieur pour positionneur ou boîtier de fin de course selon NAMUR VDI/VDE 3845 : 30 x 80mm hauteur d'axe 20mm
- Interface de la vanne selon ISO 5211 : F07-F10
- Entraînement par carré à 45° de 17mm x 17mm
- Plage de température : Standard : -20 °C à +80 °C
- Pression de service de 3 à 8 bar
- ATEX II 2 GD, SIL3
- FD0150-NM00CWALTN-L19SKA-00XX
| Code Intrastat |
|
| Commande | |
| Couple de manœuvre fermeture par ressort | |
| Couple de manœuvre ouverture de pression à 6 bar | |
| Eclass |
|
| Etanchéité | |
| Etoile de sortie | |
| Matière du corps | |
| Pays d'origine |
|
| Plan de pose | |
| PN | |
| Poids brut (kg) |
|
| T° de service du fluide | |
| UNSPSC Code |
|
